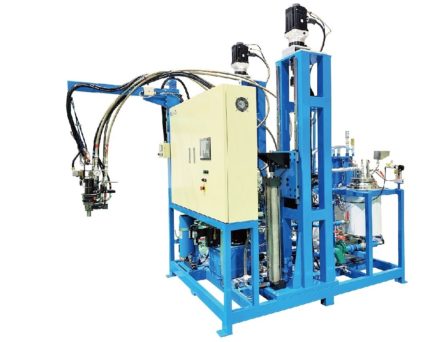

ランスシリンダータイプ高圧注型機
型式：MEG-CM型 <ラボ用・小規模生産用＞
CFRP成型用HP-RTM注型機は、当社の永年に渡るウレタン高圧注入混合技術の蓄積により開発されました。 CFRP成型を主対象としたラスシリンダーメタリングユニットタイプの高圧注入機であります。
MEG-CM機の特長
- カーボンファイバーやグラスファイバーを前もってセットしてある金型へ、レジン（ポリウレタン、エポキシ等）を高圧混合注入して複合成型するシステム
- ナイロン注入成型も可能
- 短時間に大型成型品の製造が可能
- 高精度の混合注入機構のMark型ミキシングヘッドによって成型される最高品質の製品
- コントロールパネル上のモニターにて生産状況の確認が出来る「見える化システム」を導入
- 温度管理重要箇所における高精度の温調管理システム（オプションによりMax 130℃迄昇温可能）
- シンプルな設計構造のため主要部分のメンテナンスが容易
- 用途により2種類のミキシングヘッドを取付け可能（MEG-MARK-R型、MEG-MARK-Ⅶ型）

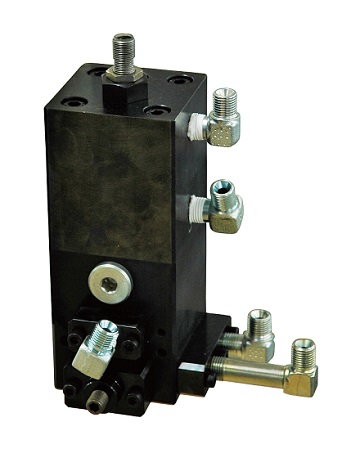

MEG-CM型RTM用 ”ミキシングヘッドMark-R型”
ＲＴＭ用として開発された2成分の原料を高圧混合注入するミキシングヘッドで各主要機構部に当社の永年にわたるウレタン高圧混合注入技術が生かされている高性能機であり、極めて正確な吐出比率と完全な混合能力で高精度の成型品を作り出します。
- ミキシングヘッドから直接に、原料を正確に計量出来る
- 注入時に原料へのエアー巻き込みがない
- 特殊鋼使用により超耐久性を有している
- 特殊シールシステムにより、ミキシングヘッド内での原料同士の逆流がない
- ミキシングブロックと油圧シリンダー間に中間ジョイントタワーを設けて、クリーニングシャフト稼動時の原料カス上がりを防止
- 特殊表面加工とコーティングにより原料のリーク及びブロック内の作動機器の焼付けロックがない
- DOPカップ取り付けにより、クリーニングシャフト、吐出オリフィスピストンの原料による固着を防止
- 最小吐出秒数は 0.1秒
- 小吐出量から大吐出量まで対応出来る各サイズのミキシングヘッドを用意
ミキシングヘッド“MEG-ＭＡＲＫ-Ⅶ型
1977年に開発されました ポリウレタン高圧注入用 初代”MARK-Ⅲ型”ミキシングヘッドをベースとして、数々の技術改良革新を積み重ねて完成した、高性能のスムースフローシステムのミキシングヘッドです。当ミキシングヘッドの使用範囲は、極めて広い汎用機であります。
- 用途は軟質ウレタンフォーム、半硬質ウレタンフォーム、硬質ウレタンフォーム
- ミキシングヘッド口径サイズは、8mmφ、12.5mmφ、18mmφ、20mmφ、25mmφ、36mmφまで用意
- 最小吐出秒数は 0.1秒
- 吐出量の増減下で常に吐出圧力を自動コントロールして一定に保つバランスプレッシャー吐出ノズルを用意（オプション）
- フィラー混入原料用超耐摩耗鋼製吐出オリフィスを用意（オプション）

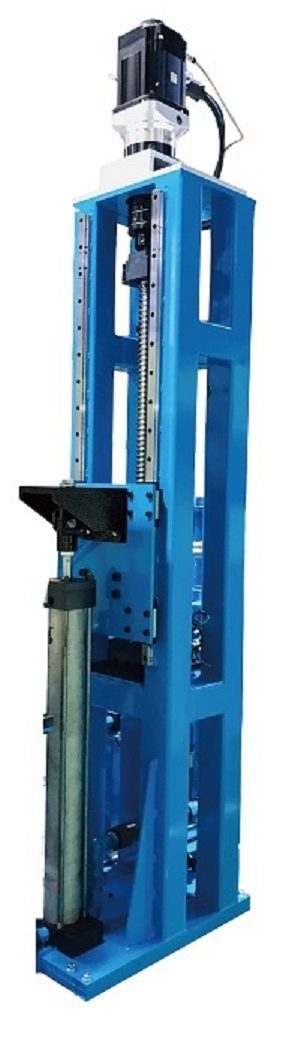

ランスシリンダータイプメタリングユニット
電動サーボシリンダー駆動によるラスシリンダータイプのメタリングユニットです。超精度制御により正確な吐出圧と配合比、吐出量を得る事が出来ます。高耐圧性構造にて設計製作され、メタリングシリンダーにはオイル加熱ジャケットが取り付けられており、シリンダー内の原料を正確に温度制御します。原料漏れを超耐摩耗材使用のシールによって防いでおります。メタリングユニットの機器は使用部品点数が少なく、簡単に分解出来てメンテナンスが容易な構造となっています。
見える化システムにより、常に最良のコンディションで稼動
| ① トラブルシューティング機能 | |
|
異常発生時、パネル上に表示された「異常メッセージ」をタッチするとトラブルシューティングの方法が自動表示されます。 ユーザー様にて短時間にトラブル原因の把握、解消が可能となります。 |
 |
| ② メンテナンス時期通知機能 | |
|
各機器の稼働時間、作動回数を基に、前もって設定したメンテナンス時期及び消耗部品の交換時期を表示通知します。 この通知機能により、計画的メンテナンスを行い、常に良好な稼動状態を保つ事が出来ます。 |
 |
| ③ 運転監視機能 | |
|
パネル上に表示された各機器の運転状態を常時監視します。（標準仕様として、原料の流量表示及び原料の循環、吐出圧力表示、原料温度、シリンダーポンプ駆動用サーボモーター回転数 等） |
 |
MEG-CM型の型式と仕様
|
型式 |
配合比 ポリオール:イソシアネート100：100 |
配合比 ポリオール対イソシアネート 100：50 |
||||
|---|---|---|---|---|---|---|
| 最小吐出量 ℓ / Min |
最大吐出量 ℓ/ Min |
使用電力（kw） 3相200V |
最小吐出量 ℓ / Min |
最大吐出量 ℓ/ Min |
使用電力（kw） 3相200V |
|
| MEG-CM-10 | 40cc/sec | 200cc/sec | 21.5kw | 30cc/sec | 150cc/sec | 21.5kw |
| MEG-CM-30 | 120cc/sec | 600cc/sec | 24.5kw | 90cc/sec | 450cc/sec | 24.5kw |
